冷蔵庫の用途


医療現場 × 薬品冷蔵庫

~ 保管用の薬品冷蔵庫が医療現場を支えています ~

薬品冷蔵庫の製品はこちらからご覧頂けます!

・ 目次
医療現場 × 薬品冷蔵庫
   ▽クリニック
   ▽薬の治験
   ▽モバイルファーマシー
研究現場 × 冷蔵庫
   ▽大学
製造現場 × 冷蔵庫
   ▽半導体の製造、保存
冷蔵庫(2℃ ~ 8℃)とは
   ▽一般冷蔵庫と薬品冷蔵庫の違い
   ▽冷蔵庫の活用現場
冷蔵庫の外形、寸法
   ▽冷蔵庫 HYC-68 (68L タイプ)
   ▽冷蔵庫 HYC-68A (68L タイプ)
   ▽冷蔵庫 HYC-118 (118L タイプ)
   ▽冷蔵庫 HYC-118A (118L タイプ)
冷蔵庫の停電対策
冷蔵庫の温度変化の確認 (冷蔵庫用温度ロガー BS-HETL-01)
お問い合わせ


1. クリニック

薬の用途や種別によって、保存に適した温度が異なるため、薬ごとに薬品冷蔵庫を分別して、管理する必要があります。
しかし、クリニックでは、複数の薬品冷蔵庫を設置するスペースが確保できないなど、薬品冷蔵庫の設置に向けた課題があります。
課題を解決するため、机の下などの小スペースに設置が可能な小型の薬品冷蔵庫を利用することで、複数の薬を管理することが可能となります。

また、ワクチンの保管用小型の薬品冷蔵庫を導入しているクリニックも多数あります。
ワクチンの管理など、薬品冷蔵庫の活用方法につきましては、下記のページからご覧ください。

薬品冷蔵庫を活用したワクチンの管理


2. 薬の治験

色々な病気を良くするために多数の薬が使用されております。
薬が多くの患者の治療で使用されるようになるためには、薬の候補となる物質を選び出し、人や動物で作用・効果・安全性などを調査します。
調査のうち、薬の候補を健康な成人や患者に使用して、効果や安全性、治療法(適正な投与量や投与方法)などを確認する目的で実施する
臨床試験(※) のことを「治験」といいます。

【薬の治験の流れ】

(1) 薬の候補を選ぶ
(2) 動物で確認する
(3) 人で確認する
(4) 承認申請
(5)「新しい薬」の誕生
(6) 製造販売後調査

(※) 臨床試験
健康な成人や患者を対象に新しい薬や治療法の効果、安全性を科学的に調査する方法です。

薬の適正量や効果、副作用などを正確に治験するためには、温度管理が可能な冷蔵庫が必須となります。
薬品冷蔵庫の場合、冷蔵庫内の温度を自由に設定することが可能です。
また、温度センサーにより、冷蔵庫内の温度を監視しているため、設定した温度よりも高温や低温となった場合は、
警報装置が作動し、アラームなどで通知いたします。
そのため、薬の治験を担当している病院では、薬品冷蔵庫の導入が増えています。


3. モバイルファーマシー

多くの医薬品と調剤設備、薬剤師を被災地域に派遣できるツールとして、薬局機能を搭載した機動力のある災害対策医薬品供給車両です。
薬の温度管理を実施する薬品冷蔵庫、ポータブル発電機、ソーラー発電機、ディープサイクルバッテリー、水タンク等を搭載しており、
電力や水の途絶えた被災地でも自立的に調剤作業と医薬品の交付が行えます。


研究現場 × 薬品冷蔵庫

~ 大学の研究用途で薬品冷蔵庫が活用されています ~

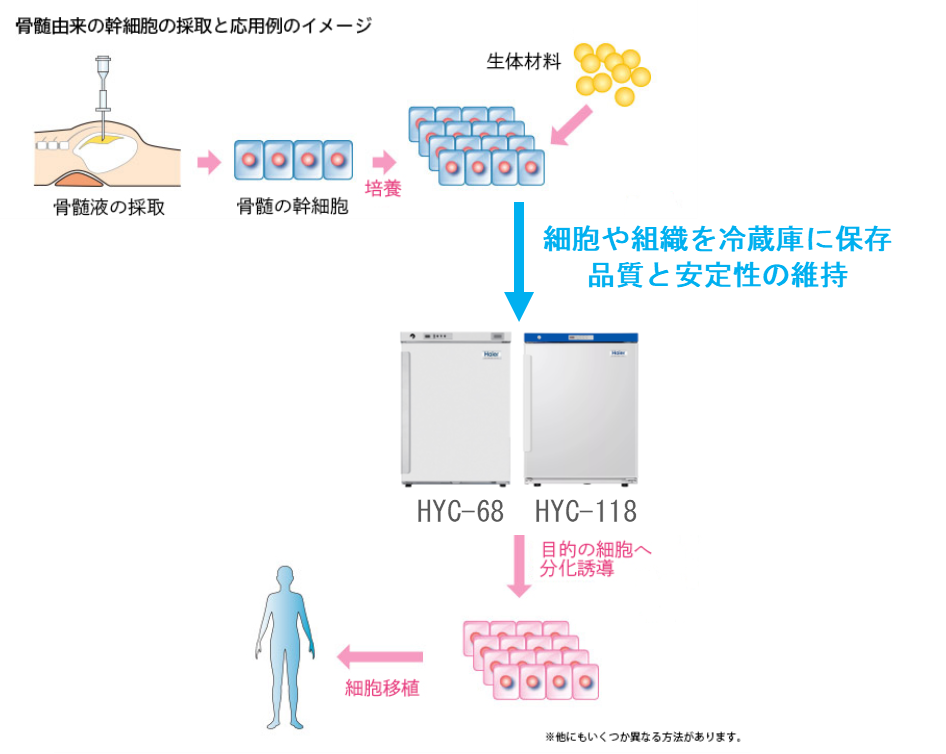

4. 大学

生物学的試料や医薬品の保存に薬品冷蔵庫が使用されています。
例えば、細胞や DNA、ワクチンなどを低温化で保存し、品質と安定性を維持することが可能です。
また、研究用途では低温下での実験や解析に薬品冷蔵庫が利用されています。
臨床研究では、生体試料の保存やバイオバンクの管理にも薬品冷蔵庫が利用されています。


製造現場 × 冷蔵庫

~ 半導体の管理・保存で冷蔵庫が活用されています ~


5. 半導体の製造、保存

半導体や半導体の材料は、低温下で冷却が必要なため、冷蔵庫が使用されています。
また、材料合成や触媒反応、超伝導材料なども低温保存用に冷蔵庫が多く利用されています。


冷蔵庫(2℃ ~ 8℃)とは

【製品の概要】
Bitstrong 冷蔵庫(2℃ ~ 8℃):HYC-68 / HYC-68A / HYC-118 / HYC-118A
医療機関や研究機関、製薬企業などでワクチン、薬品、試薬などの保管に適しており、2℃ ~ 8℃ の間で安定した温度管理ができる冷蔵庫です。
また、小型サイズの冷蔵庫は、机の下などにも置けるため、場所を選ばず設置可能です。

【製品の特長】
置き場を選ばない小型モデルです。
強制空冷式による安定した温度管理で大切なサンプル、試薬を守ります。
● マイクロプロセッサ制御の電子表示盤温度設定と温度管理が可能。
正確で安定した冷却システムを搭載。
● 最適化された冷却システムにより、大幅な省エネを実現。
● ノンフロン冷媒なので、環境にも優しい製品です。

【製品仕様】
■ 冷蔵庫(HYC-68 / HYC-68A)
・ 容量:68L (HYC-68A は、外から冷蔵庫の中が見える透明扉)
・ 製品サイズ:(横幅) 495mm × (奥行) 580mm × (高さ) 660mm の小型モデル
・ 警報機能:停電、ドア開放、冷蔵庫内の温度異常など
・ 施錠:付属の鍵による施錠が可能

■ 冷蔵庫(HYC-118 / HYC-118A)
・ 容量:118L (HYC-118A は、外から冷蔵庫の中が見える透明扉)
・ 製品サイズ:(横幅) 597mm × (奥行) 635mm × (高さ) 810mm の小型モデル
・ 警報機能:停電、ドア開放、冷蔵庫内の温度異常など
・ 施錠:付属の鍵による施錠が可能


一般冷蔵庫と薬品冷蔵庫の違い

1. 温度管理の精度

ワクチン、薬品、試薬などは、一定の温度を保った状態で保管する必要があります。
しかし、一般冷蔵庫は、冷蔵庫内の上部、中心部、下部で、最大 14℃ の温度差が発生するため、保管に適しておりません。
また、一般冷蔵庫は扉を開けると冷蔵庫内の温度が直ぐに 10℃ 近くとなり、5℃ 以下に戻すのは早くても 30分 ~ 60分は掛かります。
薬品冷蔵庫の場合、温度の設定機能があり、設定した温度に対して、± 3℃ の範囲で、冷蔵庫内の温度が一定に保たれるよう制御します。
薬品冷蔵庫の本体には、冷蔵庫内の温度を表示する画面が搭載されているため、常に外部から冷蔵庫内の温度を確認することができます。
また、薬品冷蔵庫は、冷蔵庫内の温度をセンサーで監視しているため、停電などにより、高温や低温になると警報装置が作動し、
アラームなどで通知いたします。

2. 霜取りの仕組み

冷蔵庫は、コンプレッサー(冷却装置)で冷やした空気を冷蔵庫内全体に巡回し、冷やす仕組みとなっております。
そのため、空気中の水分が冷却装置に付着し、霜が溜まります。
冷却装置に霜が付着すると冷蔵庫内の温度が下がりにくくなるため、定期的に霜取りが必要です。
一般冷蔵庫には、霜取り機能が搭載されておりますが、作動頻度(約 7時間 ~ 8時間毎)は少ないため、多く霜が溜まり、
冷蔵庫内の温度が安定しません。
薬品冷蔵庫の場合、冷却装置に霜が付着しないよう冷却装置に組み込まれたヒーターが頻繁に作動し、霜取りを実施しているため、
冷蔵庫内の温度が一定に保たれます。

3. 凍結の防止

一般冷蔵庫は構造上、冷気の吹き出し口付近が 0℃ 程度に下がるため、インスリンなどは凍結する恐れがあります。
薬品冷蔵庫の場合、冷蔵庫内の温度を一定に保った状態でヒーターを使用し、温度を制御するため、冷蔵庫内の温度低下や
インスリンなどの凍結を防止することができます。


冷蔵庫の活用現場

【病院】
・ 薬剤、薬品の保管
・ 厨房の食材(病院食)を保管

【製薬会社】
・ 薬剤の冷蔵保管
・ 新薬の保管

【大学】
・ 薬剤、検体の保管
・ 低温下での研究
・ 育成、培養

【食品工場】
・ 食品の保管
・ 食品の発酵


冷蔵庫の外形、寸法


冷蔵庫 HYC-68 (68L タイプ)



冷蔵庫内の寸法


冷蔵庫 HYC-68A (68L タイプ)



● 停電、高温、低温、ドア開放、センサーエラーなど、各種警報機能を搭載
● 外から冷蔵庫内の温度を監視できるリアルタイム温度表示が可能
● 大事な保管物のために高度な温度管理を実施
置き場に困らない小型タイプ(495mm × 580mm × 660mm)
金属扉タイプガラス扉タイプの 2タイプをラインアップ

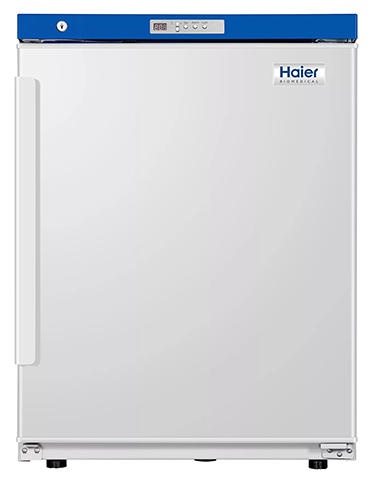

冷蔵庫 HYC-118 (118L タイプ)




冷蔵庫 HYC-118A (118L タイプ)



棚板で仕切られた内部構造

付属の棚板バスケットで、収納物の保管・管理に便利な内部構造になっています。
内部が確認しやすいガラス扉タイプもあります。

各種警報機能

停電、高温、低温、ドア開放、センサーエラーなどの各種警報機能を標準搭載しています。
内蔵した警報用のバッテリーにより、停電後も 8時間はアラームが発生します。

薬品保管が可能な温度管理

設定温度 ± 3℃ の範囲で、冷蔵庫内の全体の温度を管理します。

温度曲線

置き場に困らない小型タイプ

HYC-68 / HYC-68A の寸法は、495mm × 580mm × 660mm です。
また、HYC-118 / HYC-118A の寸法は、597mm × 635mm × 810mm のため、机の下などの狭いスペースにも設置できます。
※ 100V でお使いいただけるよう、変圧器を付属するため、その分のスペースが別に必要となります。

主な製品仕様

製品名 HYC-68 HYC-68A HYC-118 HYC-118A
扉タイプ 金属扉 ガラス扉 金属扉 ガラス扉
設定可能範囲 2℃ ~ 8℃
冷媒 HC 冷媒 (ノンフロン)
容量 68L 118L
外寸
(横幅 × 奥行 × 高さ)
495mm × 580mm × 660mm 597mm × 635mm × 810mm
内寸
(横幅 × 奥行 × 高さ)
415mm × 385mm × 505mm 515mm × 415mm × 630mm
重量 38kg 41kg 46kg
電源 220V / 50Hz、115V / 60Hz
(※) 周波数によって、別モデルとなります。
(100V 用変圧器を付属)
220V / 50Hz、220V / 60Hz
(100V 用変圧器を付属)
消費電力 140W 190W 230W
付属品 棚板 × 2枚、バスケット × 1個、鍵 × 2個 棚板 × 3枚、バスケット × 1個、鍵 × 2個

▼冷蔵庫、フリーザー製品統合
ビットストロングで取り扱っている冷蔵庫、フリーザー製品は、下記のページからご覧ください。


冷蔵庫の停電対策

冷蔵庫の停電対策できていますか?

ワクチンや薬品、試薬などの保管には、冷蔵庫もしくは、フリーザーによる低温保管が必要です。
最近、人為的なミスによる電源喪失トラブルがニュースで報じられていますが、地震や津波、台風に落雷など日本では自然災害が日々発生しており、
地域規模の大幅な停電リスクが予想されます。
当社では、プラグ抜けや停電によるワクチンや薬品、試薬などの喪失を防ぐため、停電対策をご用意しております。

① 冷蔵庫温度監視

冷蔵庫の中の温度を監視し、24時間どこからでもスマートフォンや PC から冷蔵庫内の温度確認や温度異常時の発生時間を確認することで、
ワクチンや薬品、試薬などの破棄を減らすことができます。

② UPS (無停電電源装置)

バッテリーを内蔵し、停電した際にバッテリーから冷蔵庫、フリーザーへ電力供給を行うことができます。
停電時に自動で切り替わるため、無人でも停電への対処が可能です。

③ クーラーボックス

予め冷却された保冷剤と一緒にワクチンや薬品、試薬などを入れることにより、2℃ ~ 8℃ の範囲で 24時間以上の保冷が可能です。
単発的な停電の際に一時的な保冷に使用できるほか、地域レベルの停電の際は、クーラーボックスの中にワクチンや薬品、試薬などを入れて、
近隣の病院などに退避させることも可能です。

④ 車上用保冷庫

自動車に搭載されているソケット電源(直流 12V)で動作する保冷庫です。
停電が発生した際に自動車のバッテリーから動作できるため、停電後も長時間の安定した保冷と移動が可能です。


冷蔵庫の温度変化の確認に

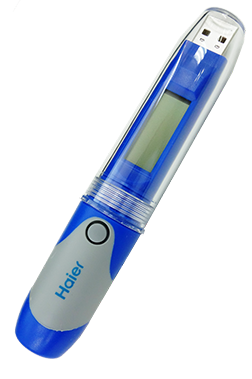

冷蔵庫用温度ロガー BS-HETL-01



● ワクチンや薬品、試薬などを保管する冷蔵庫の温度推移を記録
● 停電時にログから停電時間の確認を実施し、ワクチンや薬品、試薬などの破棄を削減
● 使用している冷蔵庫の温度に関する信頼性をチェック
● 付属の専用ソフトで簡単にグラフを表示



温度ロガーを冷蔵庫へ入れるだけで温度を測定

本製品は、冷蔵庫内に入れておくだけで、簡単に温度推移のデータを保存することができます。
冷蔵庫のメーカーや仕様を問わずに使用可能です。
冷蔵庫の性能を検証するためには、ワクチンや薬品、試薬などの保管に使用する冷蔵庫の温度推移を確認することが必要不可欠です。

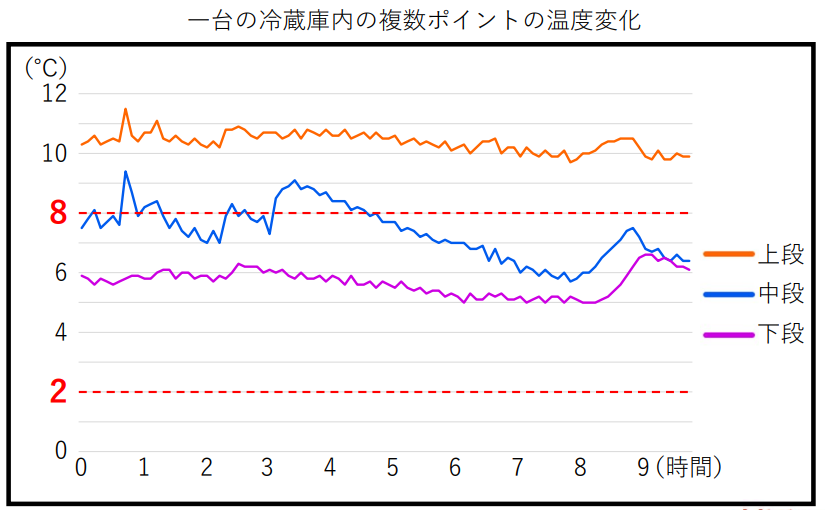

また、1台の冷蔵庫の中でも温度は一定ではありません。
複数ポイントの温度変化を記録することが重要です。

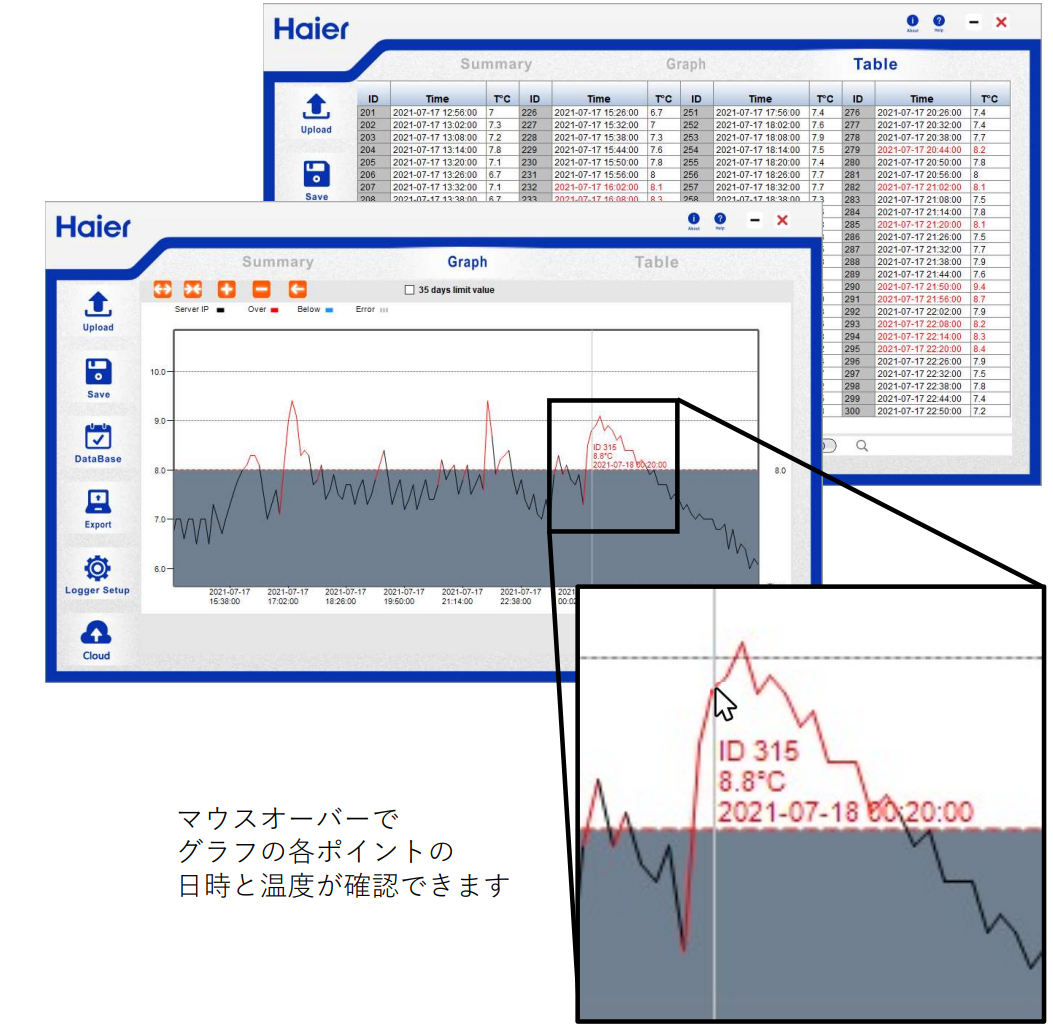

PC ソフトでデータを確認

ロガー本体 USB 端子を PC に接続し、専用の PC ソフトを用いることで、温度の記録データを簡単に確認できます。
表、グラフ共に温度異常の部分赤く表示されるので、一目で分かりやすいデザインです。

主な製品仕様

製品名 BS-HETL-01
測定範囲 – 20℃ ~ + 50℃
使用環境 – 30℃ ~ + 55℃
測定誤差 ± 0.5℃ (- 20℃ ~ + 40℃)
± 1.0℃ (その他の温度帯)
記録間隔 6分間に 1回
保存容量 8192回分 (約34日分)
データ保存形式 CSV ファイル
付属のソフトでグラフ化可能
データ抽出 USB 端子
寸法 長さ:131mm、直径:24mm
重量 0.14kg
電源 内蔵電池 (ER14250H)
最小動作寿命 2年 (記録時間)

▼温度監視製品
ビットストロングで取り扱っている温度監視製品は、下記のページからご覧ください。
